Bela litina

Qinhuangdao Zhongwei Precision Machinery Co., Ltd. je vodilno livarsko podjetje v Qinhuangdau. Naše podjetje je opremljeno z napredno tehnologijo izdelave izdelkov in preskusnimi metodami, analizatorjem pred pečjo, opremo za testiranje po peči in spektrometrom, uvoženim iz Nemčije, za natančnejšo analizo kemične sestave in fizikalnih lastnosti ulitkov. Glavna proizvodnja: navadna bela litina, nizko legirana bela litina, srednje legirana bela litina, visoko legirana bela litina in drugi dodatki.

Razvrstitev ulitkov iz belega litega železa

1. Bela litina

Bela litina običajno vsebuje 2.0 odstotka ~3,6 odstotka C, 0,5 odstotka ~1,9 odstotka Si, 0,25 odstotka ~{{10}} 0,8 odstotka Mn, 0.06 odstotkov ~0.2 odstotka S, 0,06 odstotka ~0,2 odstotka P, ostalo pa je Fe. Belo lito železo lahko izdelamo z dodajanjem legirnih elementov Cr, Mo, Cu, Al itd. Pri strjevanju se po faznem diagramu Fe-Fe3C grafit ne izloča. Razen majhne količine ogljika, raztopljenega v feritu, je večina ogljika v litem železu v obliki cementita. Mikrostrukturo določata kemična sestava in hitrost ohlajanja. Ko je hitrost ohlajanja dovolj velika, je mikrostruktura bela litina. Z zmanjšanjem hitrosti ohlajanja se mikrostruktura litega železa spremeni v konopljino litino, perlitno sivo litino, perlitno feritno sivo litino in feritno sivo litino. Bela litina vsebuje veliko prostih karbidov, z visoko trdoto, HB nad 500, in slabo žilavostjo. Pri izdelavi železnih ulitkov se je treba izogibati luknjastim ali belim ustjem. Belo lito železo se uporablja samo za izdelavo kmetijskih pripomočkov, odpornih proti obrabi, brusilnih krogel, rezil, črpalk, valjev itd. Uporablja se predvsem za proizvodnjo tempranega litega železa in kot surovina za proizvodnjo jekla.

2. Navadna bela litina

Že v pomladnem in jesenskem obdobju je Kitajska izdelovala belo lito železo z dobro odpornostjo proti obrabi in jo uporabljala kot nekatere dele proti obrabi. To lito železo ima značilnosti z visoko vsebnostjo ogljika in nizko vsebnostjo silicija, visoko trdoto, a zelo krhko, primerno za izdelavo delov z majhno udarno obremenitvijo, ki se običajno uporablja v lemežih, brusih, vodilnih ploščah itd. Toplotna obdelava se pogosto uporablja v proizvodnji za izboljšati njegovo delovanje in razširiti obseg uporabe. Ogljik igra najpomembnejšo vlogo pri odpornosti proti obrabi navadne bele litine. Večja kot je vsebnost ogljika, več cementita nastane, pri čemer nastane velika količina ledeburita, zato večja kot je trdota, boljša je odpornost proti obrabi. . Vendar, večja kot je vsebnost ogljika, manjša je žilavost. Količino in porazdelitev cementita je treba izbrati glede na posebne delovne pogoje dela. Običajno je trdota navadnega belega litega železa linearno povezana z vsebnostjo ogljika, to je HS=16.7C plus 13 (HS – trdota po Shoru; C – odstotek vsebnosti ogljika).

3. Nizko legirana bela litina

Dodajanje majhne količine legirnih elementov navadnemu belemu litemu železu lahko izboljša mikrotrdoto karbidov in okrepi kovinsko matriko ter s tem izboljša odpornost proti obrabi. Bela litina, ki vsebuje krom, molibden, baker in druge elemente, se navadno tali v kupoli, večina pa se jih uporablja v ulitem stanju, zato je cena nizka. Vendar pa so karbidi v metalografski strukturi te bele litine še vedno neprekinjena mreža, zato je krhkost še vedno razmeroma velika in je primeren za primere, kjer zahteve glede odpornosti proti obrabi in žilavosti niso previsoke. Če dodamo 0.15 odstotkov 0.55 odstotkom bora, bor večinoma vstopi v karbid, kar lahko izboljša tudi odpornost proti obrabi.

4. Srednje legirana bela litina

S kromom kot glavnim legirnim elementom, ko količina dodanega kroma doseže 9 odstotkov, se v strukturi pojavi karbid (Cr, Fe) 7C3, njegova trdota pa je tako visoka kot 1300-1800HV. Ta karbid je v obliki izolirane palice ali plošče s slabo kontinuiteto, zato ima dobro žilavost in visoko trdnost. Srednje legirana bela litina ima poleg kroma še:

(1) Nikljevo trdo belo lito železo, razredi International Nickel Company so Ni-Hard 1, 2, 3 in 4. Vsebnost niklja je večinoma med 3 in 5 odstotki, vsebnost kroma pa lahko razdelimo na dve vrsti : 2 odstotka Cr in 9 odstotkov Cr. Prvi karbid je (Fe, Cr) 3C s trdoto 1100-1150HV, ki je 900-1000HV višja od trdote Fe3C. Slednji je večinoma (Cr, Fe) 7C3 z večjo trdoto. Ni-Hard1, 2 in 3 vsebujejo 2 odstotka Cr. Razlika je predvsem posledica razlike v vsebnosti ogljika. Visoka vsebnost ogljika ima dobro odpornost proti obrabi in slabo žilavost; nizkoogljična je nasprotje. International Nickel Corporation ima tudi dva posebna materiala: Ni-Hard4 z visoko vsebnostjo ogljika, ki ima visoko odpornost proti obrabi in nizko življenjsko dobo zaradi udarcev; drugi Ni-Hard1, ki vsebuje bor, z vsebnostjo bora od 0.25 odstotkov do 1.0 odstotkov, lahko bor poveča trdoto martenzitne matrike do 1000HV in ta material se uporablja za ulitki z relativno enostavnimi udarnimi obremenitvami.

(2) Manganova bela litina ima visoko vsebnost mangana, ki zavira perlit in stabilizira avstenit. V strukturi se pojavi določena količina martenzita, več pa je zadržanega avstenita. Vsebnost mangana v tem litem železu je od 5 do 8 odstotkov, stroški pa so nizki, vendar je odpornost proti obrabi nizka in učinkovitost litja je tudi slaba.

(3) Manganovo-volframovo belo lito železo, Kitajska manganovo-volframova litina št. 1, odporna proti obrabi, se uporablja za dele, ki zahtevajo strojno obdelavo; Manganovo-volframova litina št. 2, odporna proti obrabi, ima večjo trdoto. Običajno se oba uporabljata v ulitem stanju.

(4) Volfram-kromovo belo lito železo, na Kitajskem obstajajo trije razredi W5Cr4, W9Cr6 in W16Cr2, ki se večinoma uporabljajo za priložnosti z velikimi udarnimi obremenitvami, abrazivno obrabo z nizko obremenitvijo in brušenjem z visoko obremenitvijo. Uporaba je omejena zaradi visoke cene volframa.

(5) Bela litina s srednjo vsebnostjo kroma, Ni-Hard4 je bela litina s srednjo vsebnostjo kroma, ki mora dodati veliko dragocenega niklja. Da bi prihranili, lahko isti namen dosežemo z uporabo kombiniranega legiranja bakra, molibdena in mangana. Njegove mehanske lastnosti so podobne Ni-Hard4.

5. Visokolegirano belo lito železo

Najbolj razširjena je visokokromova bela litina z vsebnostjo kroma od 12 do 20 odstotkov, ki v strukturi tvori karbide (Cr, Fe) 7C3. Bela litina z visoko vsebnostjo kroma je običajno izpostavljena visokotemperaturni toplotni obdelavi, da se oborijo sekundarni karbidi, avstenit pa se pri ohlajanju pretvori v martenzit. Bela litina z visoko vsebnostjo kroma se pogosto uporablja pri suhem mletju, kot so polnilne posode in obloge žlebov za proizvodnjo železa. Podjetje American Climax Molybdenum ima dve kakovosti: 15-3 (vsebuje 15 odstotkov Cr-3 odstotkov Mo) in 15-2-1 (vsebuje 15 odstotkov Cr-2 odstotkov Mo-1 odstotkov) Cu). 15-3 je glede na vsebnost ogljika razdeljen na ultravisokoogljične, visokoogljične, srednjeogljične in nizkoogljične. Nizka vsebnost ogljika ima dobro žilavost in nizko trdoto, kar je primerno za razmere z relativno veliko udarno obremenitvijo; visoka vsebnost ogljika se uporablja za primere z majhno udarno obremenitvijo, ki kaže dobro odpornost proti obrabi.

Opis izdelka

1. Izvedbeni standardi: Podjetje strogo izvaja certifikate ISO9001 & TS 16949.

2. Standardi za material izdelka: ISO, GB, ASTM, SAE, ISO, EN, DIN, JIS, BS

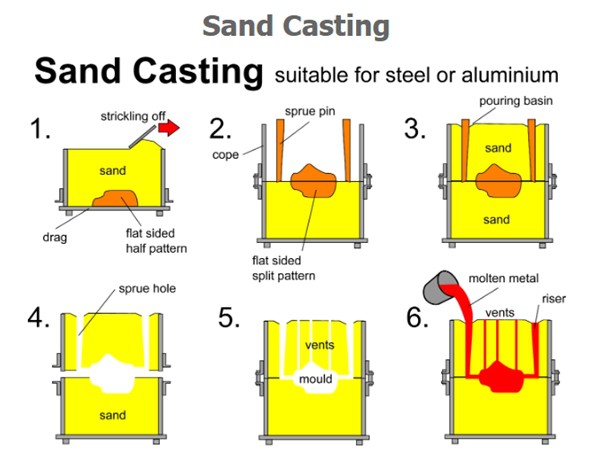

3. Glavni procesi: ulivanje v pesek, vlivanje s silicijevim dioksidom, vlivanje v vodno steklo, lupinasto litje, odstranjevanje robov, peskanje, strojna obdelava, toplotna obdelava, testiranje tesnosti, površinska obdelava itd.

4. Razpoložljivi materiali:

Siva litina: standard ISO: 100, 150, 200, 250, 300, 350

Nodularna litina: standard ISO: 400-18, 450-10, 500-7, 600-3, 700-2, 800-2

—Drugi materiali: lito železo, lito jeklo, liti aluminij, liti baker, legirano jeklo itd. se lahko prilagodijo glede na zahteve kupcev.

Glede na državo preverite ustrezno nacionalno stopnjo materiala v tabeli.

5. Razpoložljiva programska oprema: Pro/E, Auto CAD, Solidwork.

6. 2D in 3D risbe (Igs, PDF, JPEG, DWG, CAXA, UG, Stp...itd.) se lahko izdelajo tudi po vzorcih.

7. Proizvodni proces: ulivanje v pesek, ulivanje v izgubljeno peno, ulivanje v vodno steklo v izgubljeni vosek, vlivanje v silicijev dioksid itd.

8. Razpon teže izdelka: od 0.01 kg do 2000 kg;

Potek procesa

1. Toplotna obdelava: žarjenje, karbonizacija, kaljenje, kaljenje, normalizacija, površinsko kaljenje

2. Obdelovalna oprema: CNC, WEDM, stružnica, rezkalni stroj, vrtalni stroj, brusilnik itd.;

3. Površinska obdelava: prašno brizganje, kromiranje, barvanje, peskanje, nikljanje, galvaniziranje, črnjenje, poliranje, modro itd.

Kalupi in napeljave za pregledovanje

1. Življenjska doba plesni: običajno poltrajna. (razen izgubljene pene)

2. Čas dostave kalupa: 10-25 dni (glede na strukturo in velikost izdelka).

3. Vzdrževanje orodij in kalupov: Zhongwei je odgovoren za natančne dele.

Seznam razpoložljivih materialov:

Siva in nodularna litina

Drugi materiali: lito železo, lito jeklo, liti aluminij, liti baker, legirano jeklo itd. se lahko prilagodijo glede na zahteve kupca.

Kontrola kakovosti

1. Nadzor kakovosti: stopnja napak je manjša od 0.1 odstotka.

2. Vzorci in poskusni zagon bodo 100-odstotno pregledani med proizvodnjo in pred pošiljanjem, pregled vzorcev za množično proizvodnjo v skladu s standardi ISDO ali zahtevami kupcev

3. Oprema za testiranje: odkrivanje napak, analizator spektra, analizator zlate slike, trikoordinatni merilni stroj, oprema za testiranje trdote, stroj za natezno testiranje;

4. Zagotovite poprodajne storitve.

5. Kakovost je mogoče izslediti.

Področje uporabe

1. Deli motorja

2. Avtomobilski deli

3. Mehanski deli

4. Deli železniškega vlaka

5. Deli tovornjaka

6. Pribor za traktorje

7. Gradbena oprema

8. Kmetijska oprema

9. Druga industrijska področja
